Пневмоинструмент и быстроразъемные соединения Pegas: характеристики и применение

Пневмоинструмент и фитинги Pegas — это серия оборудования и соединительной арматуры для подключения пневматических инструментов к компрессорным установкам и распределительным воздушным магистралям. Продукция включает быстроразъемные соединения (БРС), штуцеры, переходники и пневмопистолеты, рассчитанные на рабочее давление до 15–16 бар. Соединения выполнены по общеевропейскому стандарту Euro/Rapid (профиль DN 7.2), что гарантирует их полную совместимость с компрессорными системами и пневмоинструментом брендов GAV, CEJN, Rectus и других производителей.

Классификация и типоразмеры фитингов Pegas

Линейка соединительных элементов Pegas разделена на две базовые категории, обеспечивающие модульную сборку пневмолиний любой конфигурации:

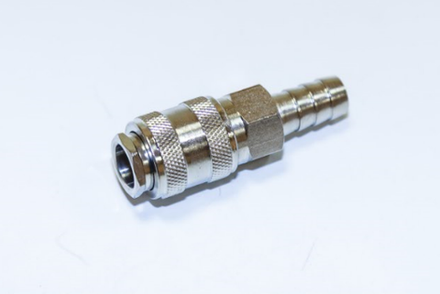

• Быстросъемные муфты («мама») с обратным клапаном: запорный механизм автоматически перекрывает подачу сжатого воздуха при отсоединении инструмента. Выпускаются в вариантах с резьбовым подключением (наружная и внутренняя резьба 1/4", 3/8", 1/2") и с цанговым штуцером («елочка») под шланги с внутренним диаметром 6 мм, 8 мм, 10 мм и 12 мм.

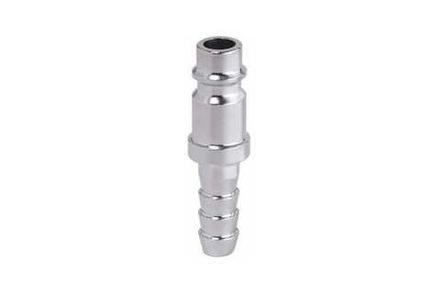

• Вставные штуцеры-ниппели («папа»): ответные части БРС с калиброванным профилем фиксации. Представлены в виде резьбовых штуцеров (1/4", 3/8", 1/2") и хвостовиков под шланг (елочка 8 мм, 10 мм, 12 мм) для фиксации винтовыми или силовыми хомутами.

• Пневматический инструмент: продувочные и моечные пистолеты, пистолеты для накачки шин с манометром, рассчитанные на подключение через быстросъемные адаптеры Pegas.

Технические параметры соединительной арматуры Pegas

• Материал корпуса: никелированная конструкционная сталь и латунь с антикоррозийным гальваническим покрытием.

• Рабочая среда: сжатый воздух, нейтральные газы, масляный туман от систем лубрикации.

• Диапазон рабочего давления: от 0 до 16 бар (испытательное давление — до 25 бар).

• Уплотнительные элементы: резина NBR (нитрил-бутадиен), сохраняющая герметичность при температуре от -20 °C до +80 °C.

• Пропускная способность: до 1000–1200 л/мин при падении давления не более 0,5 бар, что исключает эффект «воздушного голодания» у мощного инструмента.

Как подобрать быстросъем Pegas под конкретную задачу

Для исключения падения производительности пневмосистемы выбор фитинга осуществляется по трем критериям:

• По расходу воздуха: для краскопультов и продувочных пистолетов (расход 100–300 л/мин) подходят шланги 6–8 мм и резьба 1/4". Для пневмогайковертов 1/2" и шлифмашин (расход 400–800 л/мин) необходимы магистрали с внутренним диаметром 10–12 мм и резьбовые соединения 3/8" или 1/2".

• По типу фиксации: для подвижного инструмента на рабочем месте используется шланг «елочка» с автоматической муфтой, обеспечивающей быстрое переключение между агрегатами.

• По типу резьбы: цилиндрическая резьба стандарта BSPP (G) требует использования уплотнительных колец или фум-ленты при монтаже на ресиверы компрессоров и блоки подготовки воздуха.

Сферы применения

Оснастка и инструмент Pegas применяются в автомастерских, шиномонтажных сервисах, покрасочных камерах, на деревообрабатывающих предприятиях и сборочных конвейерах. Продуманная конструкция замков исключает случайное самопроизвольное расцепление под давлением и снижает вибрационные нагрузки на оператора при интенсивной эксплуатации.
