Адсорбционные осушители OZEN OCD-H

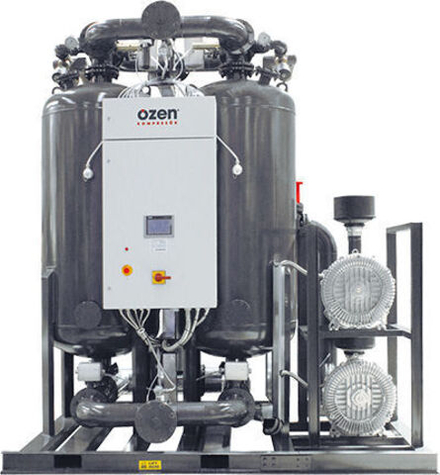

Адсорбционные осушители сжатого воздуха OZEN OCD-H горячей регенерации

Адсорбционные осушители OZEN серии OCD-H — это промышленное компрессорное оборудование для глубокого удаления влаги из потока сжатого воздуха с использованием технологии термической (горячей) десорбции. Оборудование разработано для непрерывной работы в составе крупных энергоемких компрессорных станций и технологических пневмосетей. Оно обеспечивает стабильную температуру точки росы под давлением (PDP) до -40 °C (в специальном исполнении — до -70 °C), что соответствует 1-му классу чистоты по влаге согласно международному стандарту ISO 8573-1.

Модельный ряд OCD-H охватывает диапазон высокой производительности от 14 200 до 105 000 л/мин (от 850 до 6300 м³/ч), закрывая потребности средних и тяжелых промышленных производств, химических комбинатов, металлургии, фармацевтики и нефтегазового сектора.

Экономическое и техническое преимущество горячей регенерации

Главный недостаток классических осушителей холодной регенерации на больших объемах воздуха — технологические потери: на продувку колонн расходуется до 15–20% от общего объема выработанного компрессором сжатого воздуха. В масштабах предприятия с мощными винтовыми установками это приводит к колоссальным затратам электроэнергии.

В установках OZEN OCD-H регенерация влагопоглотителя осуществляется за счет нагретого воздуха:

Радикальное снижение потерь сжатого воздуха: потребление осушенного воздуха на регенерацию снижается до минимальных 3–7%, что обеспечивает быструю окупаемость оборудования за счет экономии электроэнергии компрессоров.
Встроенные высокоэффективные ТЭНы: нагревательные элементы в защитных гильзах равномерно прогревают регенерирующий поток без прямого контакта с адсорбентом, исключая его термическое разрушение.
Стабильный цикл охлаждения: после фазы нагрева колонна охлаждается до рабочей температуры перед переключением в рабочий режим, что гарантирует отсутствие температурных скачков и провалов по точке росы на выходе в магистраль.

Конструктивные особенности и безопасность серии OCD-H

Конструкция установок OZEN OCD-H рассчитана на тяжелые условия круглосуточной эксплуатации в режиме 24/7:

Колонны высокого давления: сварные резервуары изготавливаются из конструкционной стали, проходят обязательный неразрушающий контроль сварных швов и сертифицируются по нормам ТР ТС 032/2013 для сосудов под давлением.
Высокопрочный адсорбент: многокомпонентная засыпка (активированный оксид алюминия и молекулярное сито) обладает высокой влагоемкостью, устойчивостью к истиранию и низким гидродинамическим сопротивлением потоку.
Промышленная запорная арматура: пневмоуправляемые клапаны седельного или дискового типа с увеличенным ресурсом срабатывания обеспечивают мягкое, безударное переключение колонн.
Микропроцессорный контроллер PLC: программируемый блок управления с цветным дисплеем в режиме реального времени отслеживает давление, температуру нагревателей и фазы цикла, а также поддерживает функцию энергосбережения по сигналу датчика точки росы (Dew Point Control).
Эффективная шумоизоляция: выхлопные диффузоры с глушителями снижают уровень акустического давления при сбросе регенерационного воздуха.

Технические характеристики модельного ряда OZEN OCD-H

Рабочее давление: стандартно 7–10 бар (спецверсии до 16 бар).
Точка росы под давлением: -40 °C (опционально -70 °C).
Потери воздуха на продувку: в среднем 4–7% (в зависимости от заданного цикла).
Тип теплоносителя: электрические ТЭНы низкого удельного теплового потока.
Интерфейсы передачи данных: интеграция в АСУ ТП предприятия по протоколам Modbus RTU / Profibus.

Критерии подбора осушителя OZEN OCD-H

Для правильного расчета мощности осушителя горячей регенерации анализируются эксплуатационные коэффициенты:

Максимальный пиковый расход: производительность OCD-H подбирается по максимальной производительности компрессорной станции с коэффициентом запаса не менее 1,1–1,15.
Температура воздуха на входе: стандартные параметры рассчитаны на температуру +35 °C. При более высокой температуре требуется введение поправочного температурного коэффициента.
Комплексная фильтрация: перед адсорбером обязательна установка коалесцирующих фильтров (остаточное масло не более 0,01 мг/м³), так как масляная пленка необратимо закоксовывает поры адсорбента при нагреве. На выходе монтируется фильтр улавливания твердых пылевидных частиц.

Осушители с горячей регенерацией OZEN OCD-H представляют собой оптимальное инженерное решение для объектов с непрерывным потреблением сжатого воздуха свыше 15 м³/мин, где критически важны минимальная себестоимость кубометра воздуха и абсолютная сухость среды в пневмомагистралях.
