Винтовые бустеры OZEN OBS D

Винтовые бустеры высокого давления OZEN OBS D (до 40 бар)

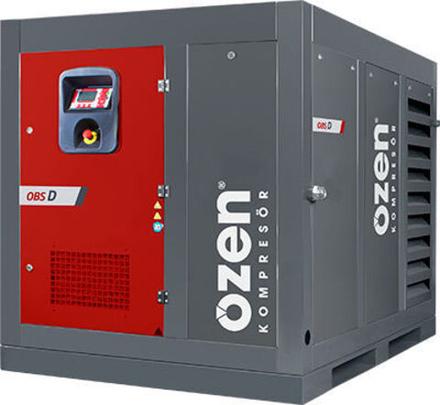

Винтовые бустеры OZEN серии OBS D — это промышленные дожимающие компрессорные станции с прямым приводом, предназначенные для компримирования уже сжатого воздуха или азота со стандартного давления магистрали (7,5–13 бар) до высокого давления (35–40 бар). В отличие от классических поршневых дожимателей, винтовые бустеры OZEN используют роторную технологию сжатия, что обеспечивает непрерывный цикл работы 24/7 (коэффициент загрузки 100%), стабильный безимпульсный поток газа и увеличенный ресурс между сервисными интервалами.

Модельный ряд OZEN OBS D включает установки мощностью от 18,5 до 45 кВт с объемной производительностью нагнетания от 2510 до 12 280 л/мин (2,5–12,3 м³/мин в зависимости от давления на входе и выходе). Оборудование интегрируется в технологические линии выдува ПЭТ-тары, лазерной резки металлов, пневматических испытаний и газоразделения.

Винтовая технология против поршневой: ключевые отличия

Применение винтового профиля для достижения давления 40 бар решает традиционные эксплуатационные проблемы поршневых бустеров:

• Непрерывная работа без пауз на охлаждение: жидкостное/масляное охлаждение винтового блока отводит тепло непосредственно из зоны сжатия, позволяя оборудованию работать под максимальной нагрузкой без риска термического перегрева клапанов и заклинивания поршневой группы.

• Беспульсационная подача газа: равномерное вытеснение воздуха исключает динамические удары в трубопроводах высокого давления, продлевая ресурс пневматических датчиков, редукторов и электромагнитных клапанов станков.

• Прямой коаксиальный привод 1:1 (Direct Drive): передача крутящего момента от электродвигателя к роторам через эластичную муфту исключает потери на трение ремней, минимизирует радиальные нагрузки на подшипники и повышает энергоэффективность установки.

• Сниженный уровень шума и вибрации: отсутствие возвратно-поступательного движения снижает механическую вибрацию на фундамент, позволяя монтировать бустер без специальных массивных виброопор рядом с основным компрессорным узлом.

• Минимальный унос масла: многоступенчатая система сепарации гарантирует чистоту сжатого воздуха с остаточным содержанием масла не более 3 мг/м³ перед финишной фильтрацией.

Технические параметры модельного ряда OZEN OBS D

• Мощность электродвигателей: 18,5 кВт (OBS 18 D), 22 кВт (OBS 22 D), 30 кВт (OBS 30 D), 37 кВт (OBS 37 D), 45 кВт (OBS 45 D).

• Давление на входе (Inlet): 7,5 бар, 10 бар, 13 бар.

• Максимальное давление нагнетания (Outlet): 35 бар и 40 бар.

• Диапазон производительности: от 2,5 м³/мин (OBS 18 D при входе 7,5 бар / выходе 40 бар) до 12,3 м³/мин (OBS 45 D при входе 13 бар / выходе 35 бар).

• Система управления: микропроцессорный контроллер Maestro с контролем температуры, входного/выходного давления, счетчиком моточасов и автоматической защитой от аварийных режимов.

• Класс энергоэффективности двигателя: IE3 / IE4 (защита IP55, изоляция класса F).

Сферы применения винтовых дожимающих компрессоров

Бустеры OZEN OBS D востребованы на участках, где требуются средние и крупные объемы сжатого воздуха под давлением 30–40 бар:

• Выдув ПЭТ-тары: подача воздуха высокого давления на роторные и линейные выдувные автоматы для формования емкостей сложной геометрии.

• Лазерная резка металлов: использование осушенного воздуха высокого давления вместо азота в качестве вспомогательного газа при раскрое углеродистых и нержавеющих сталей для снижения себестоимости реза.

• Опрессовка и испытания: проверка трубопроводной арматуры, теплообменников, баллонов и резервуаров на прочность и герметичность.

• Азотные станции: дожатие азота высокой чистоты после мембранных и короткоцикловых генераторов (PSA) для заправки ресиверов и аккумуляторов давления.

Требования к входной линии и интеграция

Для безаварийной работы винтового бустера поступающий воздух предварительно подготавливается: магистраль винтового компрессора первой ступени оснащается циклонным сепаратором, рефрижераторным или адсорбционным осушителем и коалесцирующими фильтрами с тонкостью очистки до 0,01 мкм. Бустер оборудован датчиком минимального давления на всасывании, блокирующим пуск агрегата при падении давления в питающей сети ниже допустимого предела.
